Ştamplama və qəlibləmə dünyasında zımba ən vacib, lakin tez-tez diqqətdən kənarda qalan komponentlərdən biridir. Materialı ayırmaq və ya plastik deformasiya etmək üçün birbaşa təmasda olan hissə kimistandart qəlib zımbasınin performansı məhsulun keyfiyyətini, istehsalın səmərəliliyini və alət xərclərini birbaşa müəyyən edir. İstər yüksək sürətli ştamplama xətti, istərsə də dəqiq formalaşdırma əməliyyatı ilə məşğul olmağınızdan asılı olmayaraq, standart zımbaların praktiki aspektlərini başa düşmək - material seçimindən tutmuş texniki xidmət intizamına qədər - istehsal prosesinizi optimallaşdırmaq üçün vacibdir.

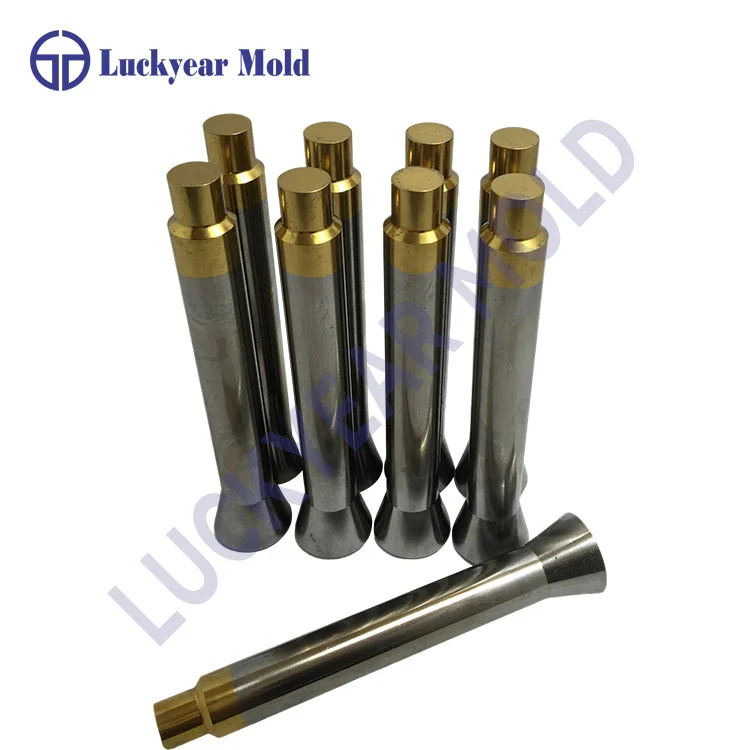

Zımba sancağı, ştamplama zımbası və ya sadəcə zımba kimi tanınan standart qəlib zımbası, davamlı zımbalama, boşluq və ya formalaşdırma əməliyyatlarını yerinə yetirən ştamplama kalıbında quraşdırılmış metal komponentdir. İş parçasının materialını istədiyiniz məhsula və ya yarımfabrikat hissəyə ayırmaq və ya formalaşdırmaq üçün kalıpla birlikdə işləyir.
Standart zımbalar müxtəlif tətbiqlərə uyğun olaraq müxtəlif konfiqurasiyalarda gəlir. Ümumi növlərə T tipli standart zərbələr, B tipli standart zərbələr, idarə olunan zərbələr, alt zımbalar və formalaşdırma zərbələri daxildir. Zərbəni "standart" edən onun ölçüləri və spesifikasiyalarının ISO, DIN, JIS, HASCO, DME və ya MISUMI kimi müəyyən edilmiş beynəlxalq standartlara uyğun olması, dəyişdirilə bilən və proqnozlaşdırıla bilən performansı təmin etməsidir.
Zımba materialının seçimi alətin ömrünə, aşınma müqavimətinə və qiymətə birbaşa təsir göstərir. Budur ən çox istifadə olunan materiallar:
| Material | Əsas Xüsusiyyətlər | Tipik Tətbiq |
|---|---|---|
| Alaşımlı Alət Polad | Yaxşı aşınma müqaviməti, sərfəli qiymət | Ümumi ştamplama, aşağı və orta güclü materiallar |
| Yüksək Sürətli Polad | Yüksək sərtlik, istilik müqaviməti, yüksək sürətli ştamplama üçün idealdır | Yüksək sürətli istehsal, daha nazik materiallar |
| Volfram karbid | Son dərəcə yüksək sərtlik, əla aşınma müqaviməti | Yüksək həcmli istehsal, aşındırıcı materiallar, ağır zərbə yükləri |
| Toz Metallurgiya Poladları | Vahid quruluş, üstün möhkəmlik və aşınma müqaviməti | Tələb olunan tətbiqlər, uzunmüddətli istehsal |
Zımbanın ömrünü uzatmaq üçün səth müalicəsi tez-tez tətbiq olunur:
TiN – Qızılı rəngli, əla aşınma müqaviməti təmin edirStandart zımbalar sıx dözümlülük üçün istehsal olunur. Keyfiyyətli standart zərbə adətən aşağıdakılara nail olur:
Çap tolerantlığı: ±0,001 mm - ±0,002 mm
Konsentriklik: 0,002 mm daxilində
Dairəvilik: 0,003 mm daxilində
Səthin pürüzlülüyü: Ra 0,04 - Ra 0,4
Seçim ərizənizin xüsusi tələblərinə əsaslanmalıdır. Bu amilləri nəzərdən keçirin:
Zımba materialı iş parçasının materialına uyğun olmalıdır. Alüminium və ya yumşaq polad kimi yumşaq materiallar üçün yüngül lehimli alət poladı kifayət edə bilər. Paslanmayan polad və ya yüksək güclü ərintilər üçün yüksək sürətli polad və ya karbid tövsiyə olunur.
Standart zımbalar bir-birini əvəz etmək üçün tanınmış standartlara uyğun olmalıdır:
ISO 8020 – Zərbələr üçün beynəlxalq standartİşçi hissəsinin diametrinə, quraşdırma hissəsinin ölçülərinə və ümumi uzunluğa diqqət yetirin. Bunlar kalıp dəstinizin spesifikasiyasına uyğun olmalıdır.
Zımba və kalıp arasındakı uyğunluq ştamplama keyfiyyətində həlledici amildir. Düzgün boşluq təmiz kəsməni təmin edir, çapıq əmələ gəlməsini minimuma endirir və alətin ömrünü uzadır.
| Təmizləmə | Effekt |
|---|---|
| Çox böyük | Ağır buruqlar, kobud kəsilmiş kənarlar, materialın təhrif edilməsi |
| Çox kiçik | Həddindən artıq alət aşınması, artan tonaj, zımbanın qırılması riski |
| Optimal | Təmiz kəsmə, minimum çapıq, balanslaşdırılmış alət ömrü |
Ümumiyyətlə, zımbanın diametri düzgün boşluğa imkan vermək üçün kalıp açılışından bir qədər kiçik olmalıdır. Bu uyğunluğun əldə edilməsi və saxlanılması dəqiq istehsal və müntəzəm monitorinq tələb edir.
Düzgün quraşdırma zımbanın nəzərdə tutulduğu kimi işləməsini təmin edir:
Hizalanmanı yoxlayın: Yandan yüklənmənin qarşısını almaq üçün zımba və zərb alətinin konsentrik olduğundan əmin olun.
Saxlanmağı yoxlayın: Düzgün tutucudan istifadə edin və zımbanın etibarlı şəkildə bərkidilməsini təmin edin.
Təmizləməni təsdiq edin: Zərbədən klirensin göstərilən diapazonda olduğunu yoxlayın.
Yağlamağı yoxlayın: Sürtünmə və istilik yığılmasını azaltmaq üçün müvafiq sürtkü yağını tətbiq edin.
Zərbələr ilk növbədə iki mexanizm vasitəsilə uğursuz olur: aşınma və qırılma.
| Uğursuzluq rejimi | İşarələr | Qarşısının alınması |
|---|---|---|
| Aşınma / kənarın yuvarlaqlaşdırılması | Artan buruqlar, azaldılmış kəsilmiş səth, artan tonaj | Daimi yoxlama, vaxtında yenidən itiləmə |
| Sınıq / qırılma | Ani uğursuzluq, görünən çatlar | Həddindən artıq yükləmədən çəkinin, lazımi boşluqları qoruyun, düzgün materialdan istifadə edin |
| Deformasiya / əyilmə | Daimi təhrif | tonajı azaltmaq; materialın lazımi sərtliyini təmin edin |
Zərbə baxımında ən çox yayılmış səhvlərdən biri hərəkətə keçməzdən əvvəl hissələrin görünən buruqları göstərənə qədər gözləməkdir. Burrs görünən zaman, zımbanın kənarı artıq əhəmiyyətli bir radius inkişaf etdirdi və zədə saatlarla toplanır.
Bu real dünya ssenarisini nəzərdən keçirin: Əgər minimum aşınma ilə yenidən itiləmək üçün zımba çıxarsanız, çıxarılması kiçikdir. Ancaq burrs sizi hərəkətə keçməyə məcbur edənə qədər gözləsəniz, köhnəlmə daha əhəmiyyətli ola bilər. Bu kənarın təmizlənməsi bir reaktiv dövrədə proaktiv texniki xidmət nəticəsində itiriləndən daha çox alət ömrü sərf edir.
| Tezlik | Tapşırıq |
|---|---|
| Hər qaçışdan sonra | Zımba səthini təmizləyin; zibil və sürtkü qalıqlarını çıxarın |
| Gündəlik | Görünən aşınma, kənar yuvarlaqlaşdırma və ya çatlama olub olmadığını yoxlayın |
| Dövr sayına görə | Zərbə sayına əsasən yenidən itiləyin |
| Lazım olduğu kimi | çapıq; sürtkü tətbiq edin; ölçüləri yoxlayın |
Kiçik zımbalar daha yüksək səth təzyiqi və daha sürətli istilik yığılması səbəbindən daha tez-tez yoxlanılmalıdır. Nəzarət olunan şəraitdə daha böyük zərbələr daha uzun intervallara qədər uzana bilər.
Görünən kənar yuvarlaqlaşdırma
Tələb olunan tonajın əsas göstəricidən artırılması
Möhürlənmiş hissələrdə azaldılmış kəsilmiş səth faizi
Uyğun olmayan keyfiyyət və ya ölçülü sürüşmə göstərən hissələr
Standart qəlib zımbaları demək olar ki, bütün istehsal sektorlarında istifadə olunur:
| sənaye | Ərizə |
|---|---|
| Avtomobil | Korpus panellərinin, şassi komponentlərinin, trim hissələrinin möhürlənməsi |
| Elektronika | Zərbə bağlayıcı terminalları, aparıcı çərçivələr, qoruyucu qutular |
| Tibbi | Cərrahi alətlərin, cihaz korpuslarının formalaşdırılması |
| Aerokosmik | Struktur komponentlərin dəqiq ştamplanması |
| İstehlak malları | Cihaz panelləri, qablaşdırma komponentləri, aparat |
| Kalıp istehsalı | Plastik enjeksiyon qəlibi komponentləri, kalıp tökmə hissələri |
Standart qəlib zımbasının praktiki dəyəri onun alış qiymətindən kənara çıxır. Bu xərc amillərini nəzərdən keçirin:
İlkin qiymət: Daha yüksək dərəcəli materiallar daha yüksək ilkin qiymətə malikdir, lakin daha uzun ömürlüdür.İqtisadi şirin nöqtə mütləq ən ucuz zərbə deyil, nə də ən bahalıdır - tam həyat dövrü ərzində möhürlənmiş hissəyə ən aşağı ümumi dəyəri təmin edəndir.
Thestandart qəlib zımbasıştamplama prosesində kiçik bir komponent ola bilər, lakin onun məhsuldarlığa, keyfiyyətə və qiymətə təsiri böyükdür. Praktiki müvəffəqiyyət tətbiqiniz üçün düzgün material və konfiqurasiyanın seçilməsi ilə başlayır, düzgün quraşdırma və boşluqların idarə edilməsi ilə davam edir və intizamlı texniki xidmətlə başa çatır - görünən nasazlığı gözləmək deyil, ölçülmüş aşınma və dövr sayılarına əsaslanaraq hərəkət etmək. Zərbələrinizə həndəsə, materialşünaslıq və geyim fizikasına diqqət yetirən bir proses mühəndisi düşüncəsi ilə yanaşdığınız zaman, istehlak olunan hissəni etibarlı istehsal aktivinə çevirirsiniz.
